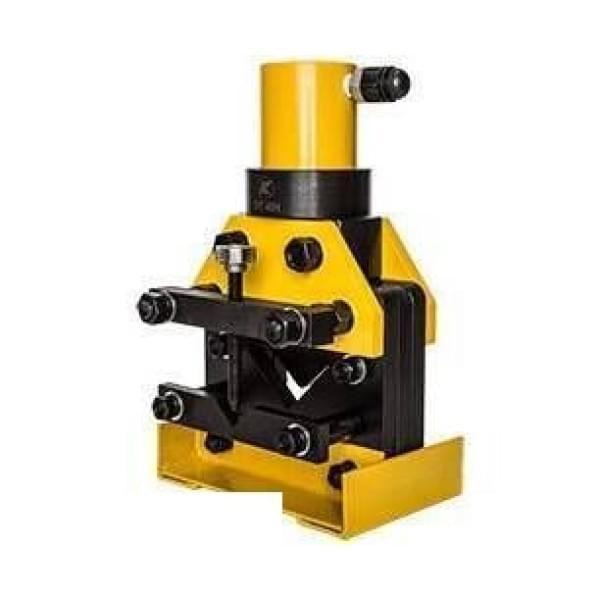

Инстан УРГ-60Н Уголкорез гидравлический (60 мм)

Уголкорез поставляется без гидравлического насоса!

В качестве привода уголкореза можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением.

• Усилие гидроцилиндра уголкореза: 20 т
• Максимальные размеры уголка: 60х60 мм
• Максимальная толщина уголка: 6 мм
• Возврат штока пружинный
• Рабочее давление: 630 бар
• Вес в упаковке: 25кг
• Габаритные размеры (Длина / Ширина / Высота): 260мм / 250мм / 380мм
• Используемое масло: И-8А, И-12А, И-20А, ВМГЗ (подбирается в соответствии с рекомендациями к приводному насосу / маслостанции)
• Отверстие в гидроцилиндре (куда ввинчена ответная часть БРС для подключения насоса) имеет коническую резьбу 3/8"

Уголкорез состоит из основания с гидравлическим цилиндром, верхнего подвижного ножа, нижнего неподвижного ножа, упора с прижимным винтом. Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700 бар. Приводной насос подключается к уголкорезу через быстроразъемное соединение.

1. Подключите рукав высокого давления с БРС к уголкорезу и к гидравлическому насосу / маслостанции. Если ответная часть БРС на уголкорезе не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с уголкорезом имеет рабочее давление более 700 бар, то необходимо понизить предельное давление станции.

2. Проверьте работу уголкореза на холостом ходу, затем сбросьте давление в системе.

3. После возврата штока разместите уголок в рабочем пространстве между верхним и нижним ножом. Зафиксируйте уголок винтом-упором. Произведите рез уголка, сбросьте давление в системе. Подвижный нож под действием пружины вернется в исходное верхнее положение.

В процессе эксплуатации может потребоваться заточить верхний и нижний нож. Не меняйте угол заточки ножа: нижний нож - 0 градусов, верхний нож - 5...7 градусов.

• Поставщик гарантирует надежную работу уголкореза в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ.
• Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца.
• Гарантийные обязательства не распространяются на оборудование с механическими повреждениями возникшими вследствие неквалифицированного использования оборудования, при наличии следов самостоятельных ремонтных работ.
