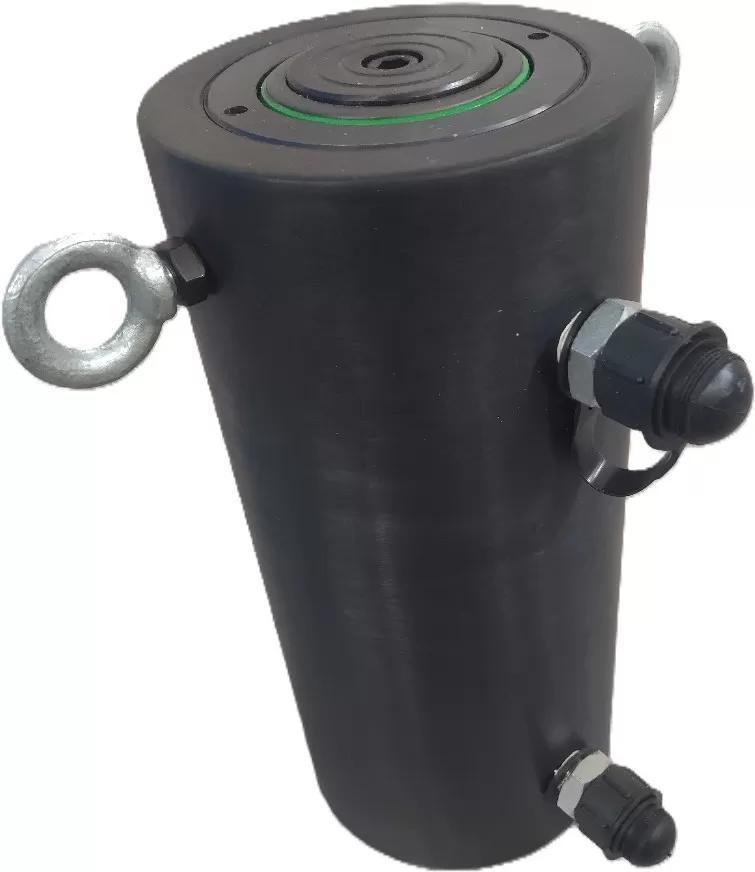

Инстан ДГА30-150Г 30 т 150 мм Домкрат алюминиевый с гидравлическим возвратом, двухсторонний

Грузовой домкрат алюминиевый двухсторонний с гидравлическим возвратом штока Инстан ДГА30-150Г, грузоподъемность 30 тонн, ход штока 150 мм. Предназначен для подъема груза, для использования в качестве составной части прессового оборудования. В качестве привода используется ручной или электрический гидравлический насос двустороннего действия с рабочим давлением 700 бар.

Работа домкрата:

1. Подключить рукава внешнего насоса к домкрату через быстроразъемные соединения (БРС).
2. Установить домкрат так, чтобы БРС было направлено вверх.
3. С помощью насоса закачать масло в поршневую полость домкрата. Остановить насос, когда шток домкрата полностью выдвинется.
4. Переключить распределитель насоса в противоположное положение.
5. С помощью насоса закачать масло в штоковую полость домкрата. Остановить насос, когда шток домкрата полностью вернется, вытеснив в бак насоса воздух и гидравлическое масло.
6. Если шток домкрата выдвигается и возвращается рывками, значит, в домкрате остался воздух. Повторить действия п.п. 3-5.
7. Установите домкрат на ровную прочную поверхность. Домкрат готов к работе.

Домкрат может работать в любом пространственном положении. Будьте особенно внимательны при подъеме грузов с помощью домкратов 100 т и более, т.к. из-за большего диаметра грузовой опоры штока, они в большей степени чувствительны к непараллельности опорных поверхностей и смещенной, относительно оси, нагрузке. И, в случае перекоса груза при подъеме или опускании, есть риск повреждения штока, поршня или гильзы домкрата. Для минимизации вероятности повреждения домкрата из-за непараллельности опорных поверхностей рекомендуется использовать плавающую опору. Плавающая опора устанавливается на шток домкрата вместо стандартной грузовой опоры и компенсирует перекос в пределах 3-5 градусов. Смазывайте шток домкрата и фасонные поверхности плавающей опоры машинным маслом или антифрикционной смазкой.

Температура эксплуатации домкрата находится в диапазоне от -15 до +40С. Перед началом эксплуатации необходимо убедиться, что насос, с которым используется домкрат, заправлен гидравлическим маслом подходящей вязкости.

Комплектация:

• Домкрат ДГА30-150Г
• Руководство по эксплуатации

• Усилие (тонн)    30
• Ход штока (мм)    150
• Мин. высота, А (мм)    313
• Макс. высота, В (мм)    463
• Диаметр цилиндра, D (мм)    110
• Диаметр поршня, Е (мм)    75
• Диаметр штока, F (мм)    50
• Гидравлическое давление (бар) на 1 тонну усилия при выдвижении    22,64
• Фактическое усилие при давлении 700 Бар, выдвижение/возврат (т)    31,5 / 17,51
• Рабочий объем масла (л)    0,66
• Вес (кг)    7,6
