Шиногиб ШГГ-200А со встроенным насосом (ширина до 200мм, толщина до 12мм)
- В наличии
- Код: 196041
373 145 ₸
+7 (727) 312-27-74
г. Алматы
Шиногиб ШГГ-200А со встроенным насосом (ширина до 200мм, толщина до 12мм)
373 145 ₸
В наличиивозврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
НАЗНАЧЕНИЕ
Шиногиб гидравлический ШГГ-200А предназначен для гибки токопроводящих медных и алюминиевых шин, а также стальных полос, пластин. В качестве привода используется встроенный насос. Также возможно использования внешнего гидравлического насоса с давлением до 70 МПа (внешний насос в комплект не входит).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Усилие гидроцилиндра шиногиба: 20 тонн
2. Максимальная ширина шины: 200 мм
3. Максимальная толщина шины: 12 мм
4. Максимальный угол гиба: 90 градусов
5. Возврат штока - пружинный
6. Рабочее давление: 630 бар (63 МПа)
7. Размеры основания шиногиба : 225мм х 120мм
8. Максимальный просвет между гибочными матрицами: 32мм
9. Максимальный просвет по ширине между стойками шиногиба: 202мм
10. Вес в упаковке: 30.6кг
11. Размер в упаковке: 640х160х290мм
Используемое масло: И-8А, И-12А, И-20А, ВМГЗ (подбирается в соответствии с рекомендациями к приводному насосу / маслостанции)
УСТРОЙСТВО

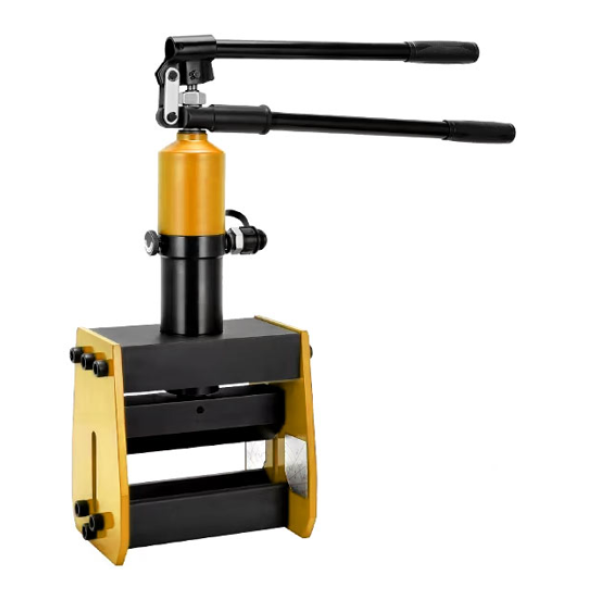

Гидравлический шиногиб состоит из основания с откидной рамой, гидроцилиндра со встроенным насосом, с гибочным шаблоном-призмой и упором для настройки ширины шины. Опционально ШГГ-200А может работать от выносного ручного/ножного насоса или маслостанции с электроприводом. Для этого на корпусе гидроцилиндра предусмотрен порт подключения с быстроразъемным соединением (БРС1-П).
ПРИНЦИП РАБОТЫ
4.1. Проверьте работу шиногиба на холостом ходу, затем сбросьте давление в системе.
4.2. После возврата штока установите шину в рабочую зону шиногиба. Шину / полосу / пластину следует размещать по центру рабочего пространства максимально близко к оси штока цидроцилиндра, чтобы избежать перекоса гибочного шаблона. Произведите гиб шины на требуемый угол, сбросьте давление в системе.
4.3. (Опционально) Подключите рукав высокого давления гидравлического насоса / маслостанции с разъемом БРС1-М к шиногибу. Если ответная часть БРС на шиногибе не соответствует БРС на РВД ручного насоса или маслостанции, то потребуется ее заменить. Резьба в гидроцилиндре шиногиба К3/8".
Внимание! При работе шиногиба от внешнего насоса винт сброса давления на гидроцилиндре устройства должен быть ЗАКРЫТ!
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1. Поставщик гарантирует надежную работу шиногиба в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ.
5.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца.
5.3. Гарантийные обязательства не распространяются на:
- естественный износ резинотехнических изделий.
- изделия с механическими повреждениями, вызванными перегрузкой и неправильной эксплуатацией.
- изделия со следами самостоятельных ремонтных работ.
| Пользовательские характеристики | |
|---|---|
| Производитель | INSTAN / Инстан |
| Вес (кг) | 30,6 |
| Максимальная толщина шины | 200 мм |
| Угол гиба | 90 |
| Усилие | 20 тонн |
