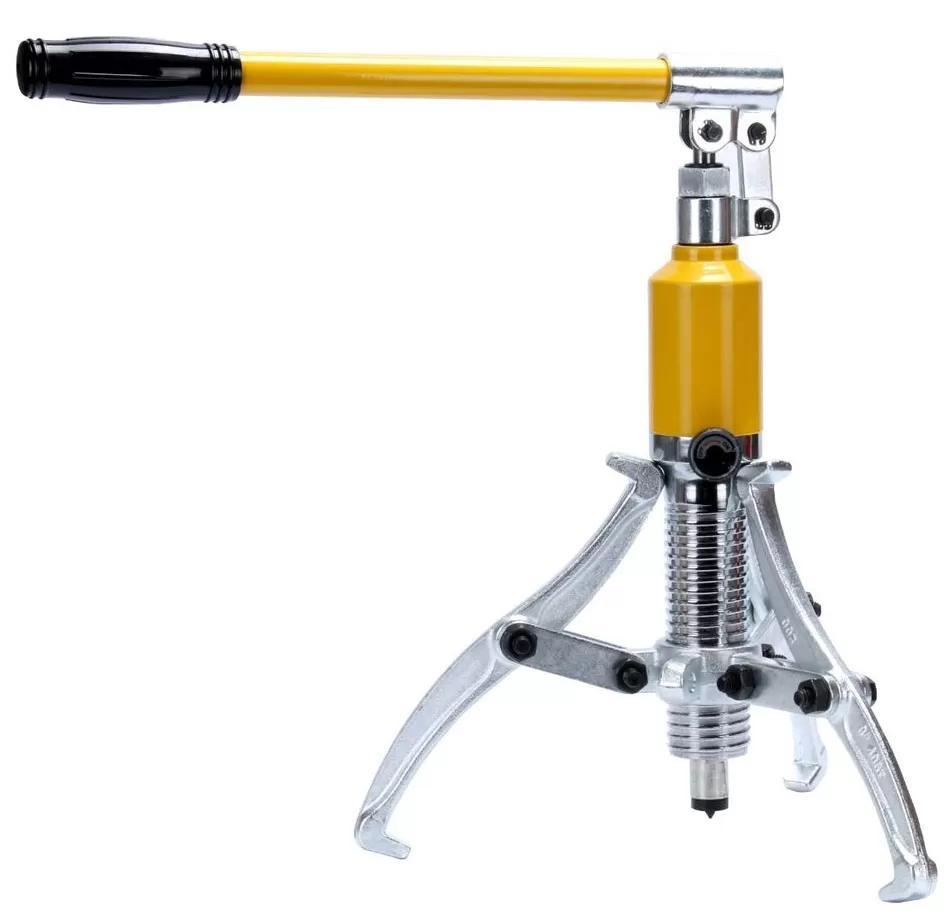

СГА-10 (усилие 10 тонн) Съемник подшипников гидравлический

СГА-10 (усилие 10 тонн) Съемник подшипников гидравлический
  • В наличии
  • Код: 178700

101 770 ₸

+7 (727) 312-27-74
г. Алматы
СГА-10 (усилие 10 тонн) Съемник подшипников гидравлический
СГА-10 (усилие 10 тонн) Съемник подшипников гидравлический
101 770 ₸
В наличии
+7 (727) 312-27-74
г. Алматы
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Описание



1. Назначение гидравлического съемника СГА-10

Гидравлический съемник СГА со встроенным насосом предназначен для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других, установленных с натягом, деталей с валов.

2. Технические характеристики съемника СГА-10





Комплект поставки съемника СГА-10: гидроцилиндр съемника в сборе (1шт.), рукоятка насоса (1шт.), гайка-основание лап (1шт.), лапы-захваты (3шт.), серьги (6шт.), болт с гайкой (6шт.), упаковка - пластиковый кейс (1шт.) Рис. 1. Размеры захватов съемника подшипников СГА-10

3. УСТРОЙСТВО СЪЕМНИКА

Рис 2. Устройство съемника 1. Шток 2. Защитная вставка с подпружиненным центрирующим конусом 3. Гидроцилиндр с регулировочной резьбой 4. Основание для крепления лап 5. Серьги для крепления лап 6. Лапы съемника 7. Крепежные элементы 8. Спускной винт 9. Масляный бак 10. Поворотное основание рукоятки 11. Фиксирующая гайка 12. Нагнетательный плунжер 13. Рукоятка 14. Корпус рукоятки
Съемник состоит из гидроцилиндра 3 с регулировочной резьбой для перемещения основания лап 4. На основании лап, с помощью крепежных элементов 7, устанавливаются серьги 5 с лапами 6. Лапы имеют захваты с обоих сторон. Крепежное отверстие в лапах смещено в сторону одного из захватов, чтобы лапы имели более универсальную геометрию установки. Под стальным кожухом масляного бака 9 расположена резиновая емкость с маслом. По мере перемещения масла из резиновой емкости в рабочую полость гидроцилиндра, емкость сжимается, а при возврате штока в исходное положение, емкость снова наполняется маслом и принимает прежнюю форму. Благодаря этому, съемник работает в любом пространственном положении. Масло закачивается из бака в рабочую полость гидроцилиндра с помощью встроенного плунжерного насоса. Плунжер 12 перемещается внутри плунжерной втулки, на которой расположено поворотное основание рукоятки 11, поджатое гайкой 12. Гайка ограничивает только продольное перемещение основания рукоятки, но не препятствует его вращению по оси гидроцилиндра съемника, что позволяет позиционировать рукоятку 13 для более удобной работы со съемником. Рукоятка устанавливается в прочный сварной корпус 14. На конце штока 1 находится защитная вставка с подпружиненным центрирующим конусом 2. Вставка защищает шток от механических повреждений, а подпружиненный конус не разбивает центровочное отверстие. Съемники СГА-5, СГА-10, СГА-15, СГА-20, СГА-30, СГА-50 можно использовать как с тремя, так и с двумя лапами (захватами). На основании для крепления лап имеется четыре проушины. При использовании съемника с двумя захватами, лапы крепятся к диаметрально противоположным проушинам основания с помощью серег. ВНИМАНИЕ! При использовании двух лап максимальное усилие должно быть меньше на 1/3, т.е. 3,3т, 6,6т, 10т, 13,3т, 20т, 33,3т.

4. ПОДГОТОВКА СЪЕМНИКА К РАБОТЕ

4.1. Перед работой проверьте детали съемника на отсутствие повреждений. При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено. 4.2. Максимально точно оцените усилие, требуемое для снятия детали с вала. Если усилия съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками. 4.3. Рабочая температура съемника находится в интервале -5..+45 град.

5. РАБОТА

5.1. Лапы съемника накидываются на снимаемую деталь. Гидроцилиндр съемника 3 ввинчивается в гайку 4 с лапами 6, пока шток 1 не упрется в вал со снимаемой деталью. Коническая насадка штока 2 должна встать в центровочное отверстие вала. 5.2. Заверните перепускной винт 8 до упора. 5.3. С помощью рукоятки 13 масло из бака 9 нагнетается в поршневую полость гидроцилиндра 3, при этом шток 1 упирается в торец вала и снимаемая деталь начинает перемещаться. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап с детали. Если есть вероятность падения съемника при срыве снимаемой детали или из-за срыва лап, рекомендуется использовать страховочную цепь или веревку для удержания гидроцилиндра съемника (особенно это актуально для достаточно тяжелых съемников с усилием 30т и более). 5.4. Для снятия детали с вала может потребоваться более одного установа. Остановите выдвижение штока, когда покажется кольцевая метка на штоке. Рис. 3. Схема расположения лап съемника относительно подшипника

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СЪЕМНИКА

6.1. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется напрямую в резиновую емкость бака (для этого потребуется снять кожух бака 9). В качестве рабочей жидкости используется гидравлическое масло ВМГЗ, Индустриальное-12, И-20 или аналоги. Если шток съемника без нагрузки не выдвигается до упора, долейте масло в бак. 6.2. Не допускайте попадания воды на съемник, своевременно смазывайте детали съемника.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

7.1. Поставщик гарантирует надежную работу съемника в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ. 7.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца. 7.3. Гарантийные обязательства не распространяются на: - естественный износ резинотехнических изделий. - изделия с механическими повреждениями, вызванными перегрузкой и неправильной эксплуатацией. - изделия со следами самостоятельных ремонтных работ.
Основные
ПроизводительРост
Пользовательские характеристики
Вес (кг)11
Габариты ДхШхВ, см28 х 12 х 45
Максимальное усилие съёмника10 тонн
Минимальный диаметр захватываемой детали225 мм
Ход штока60 мм
