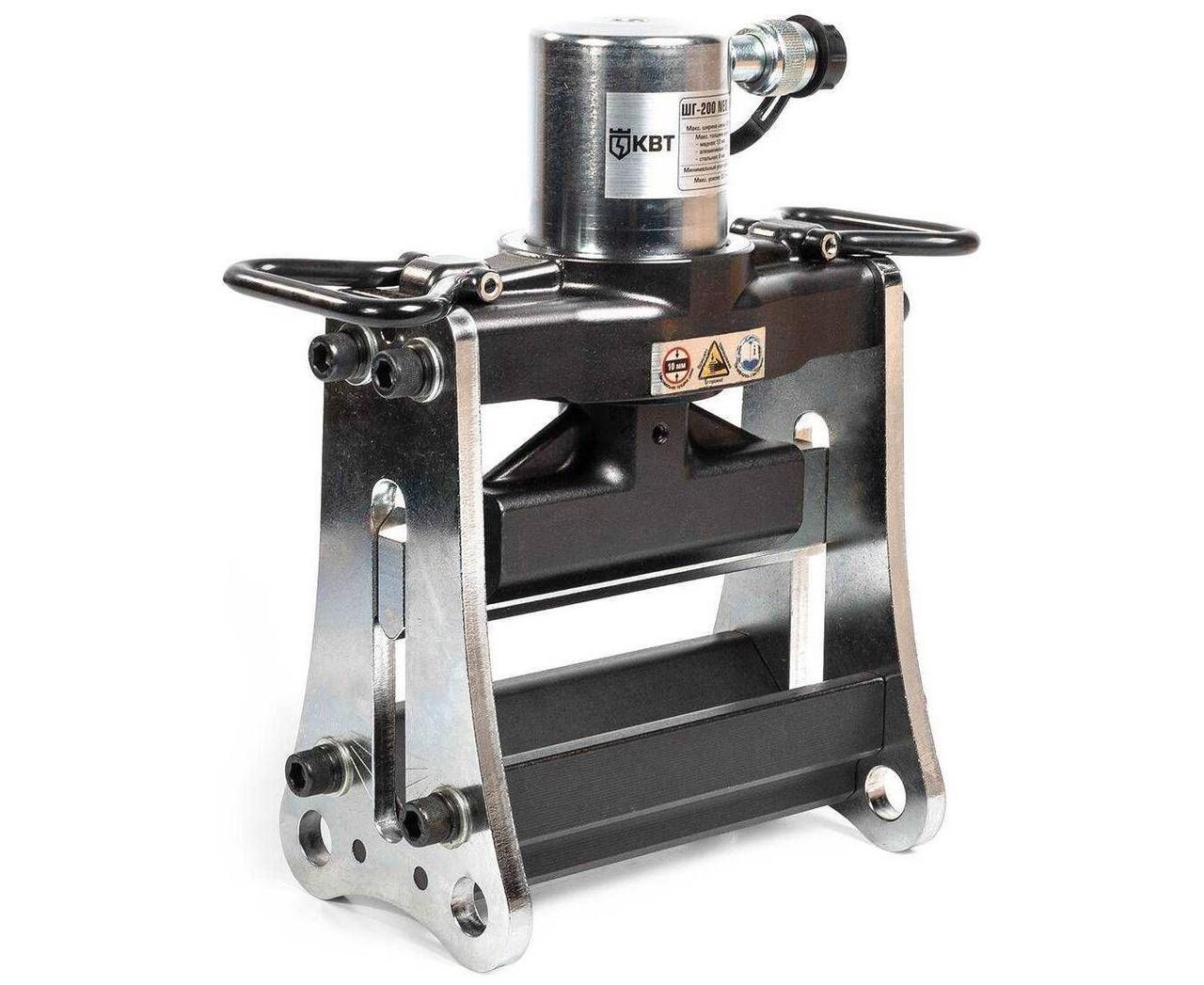

КВТ ШГ-200 Шиногиб гидравлический 200 мм 20 т

Доступно к заказу Пресс ШГ-200 NEO (КВТ) предназначен для гибки медных и алюминиевых электротехнических шин, а так же шин из конструкционной стали. Максимальная толщина обрабатываемой шины - 12 мм, максимальная ширина - 200 мм, максимальное усилие - 20 тонн. Устройство и принцип работы Пресс гидравлический для гибки шин ШГ-200 NEO (КВТ) состоит из корпуса, на котором закреплен гидравлический цилиндр. Корпус с боковинами и матрицей образует прочный рабочий каркас. В боковинах выполнены направляющие прорези для пуансона. Рабочая жидкость подается от внешнего гидравлического насоса по рукаву высокого давления через быстроразъемное соединение (БРС) в полость гидравлического цилиндра пресса, воздействуя на поршень. Поршень под давлением рабочей жидкости перемещает сменный пуансон, закрепленный в держателе, воздействуя на шину по плоскости. После сброса давления в гидроцилиндре возвратная пружина переместит шток с пуансоном в исходное положение. Комплект поставки Пресс для гибки шин . . . . . . . . . . . . 1 шт. Пуансон R5 . . . . . . . . . . . . . . . . . . 1 шт. Пуансон R10 . . . . . . . . . . . . . . . . . 1 шт. Ремкомплект (уплотнительные кольца) . 1 шт. Упаковка (деревянный ящик) . . . . . . .1 шт. Паспорт . . . . . . . . . . . . . . . . . . . . .1 шт. ПАСПОРТ ИЗДЕЛИЯ   Технические характеристики Параметры ШГ-200 NEO Максимальное рабочее давление, МПа 70 Максимальное усилие, тонн 20 Максимальная толщина сгибаемой шины: медь, мм алюминий, мм сталь, мм 12 12 8 Направление гибки по плоскости Радиус изгиба шины, мм 5; 10 Минимальный угол гибки 90° Рабочая жидкость масло всесезонное гидравлическое ВМГЗ Минимальный индекс вязкости 105 Диапазон рабочих температур -15...+50 °С Вес инструмента/комплекта, кг 22.6/26.9 Габариты инструмента, мм 260х150х345 Габариты упаковки, мм 310х190х380 Насос помпы производства КВТ с объемом рабочей жидкости не менее 0.6 л Допустимые размеры П-образного и Z-образного профиля гибки шин L – минимальное расстояние между ребрами гиба, L1 – максимальная длина под контактные площадки наконечников Типоразмер шины Количество отверстий, шт. Длина под контактную площадку наконечника L1, мм Расстояние между ребрами «П-образного» гиба L, мм Расстояние между ребрам «Z-образного» гиба L, мм 2×20 1 20 60 50 3×20 1 35 90 50 4×40 5×50 1 50 120 50 2 90 150 50 6×60 8×80 10×100 12×120 2 120 210 50 4 120 210 50 Рекомендуемые радиусы гибки относительно толщины шины Для уменьшения зерна наружной части места гиба шины рекомендуем использовать следующие радиусы: Толщина электромонтажной шины, мм Рекомендуемый радиус гиба, мм от 2 до 6 мм R 5 от 8 до 12 мм R10 ВИДЕО: Шиногиб гидравлический ШГ-200 NEO (КВТ) для гибки электротехнических шин на плоскость
