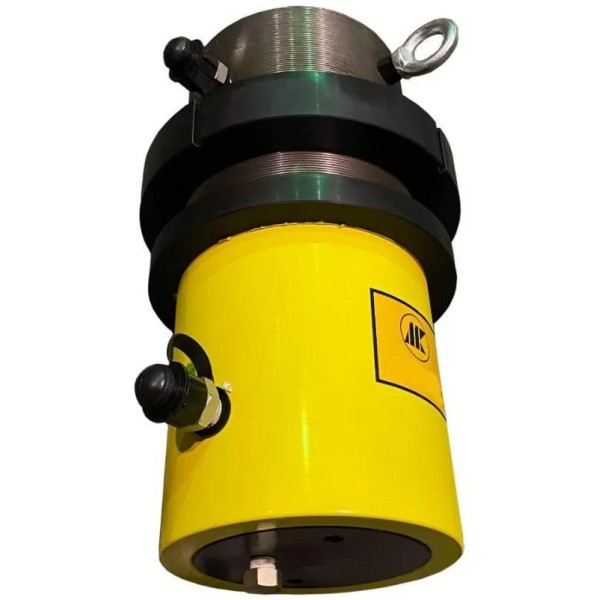

Инстан ДУ50-200ГФ 50 т 200 мм Универсальный домкрат с гидравлическим возвратом и установочными гайками

Универсальный домкрат с гидравлическим возвратом и установочными гайками Инстан ДУ50-200ГФ, грузоподъемность 50 т, ход штока 200 мм. Предназначен для подъема груза, для использования в качестве составной части прессового оборудования. В качестве привода используется ручной или электрический гидравлический насос двустороннего действия с рабочим давлением 700 бар. С торцевой стороны имеется отверстие c резьбой NPT 1/4" под установку манометра, для контроля давления в ГЦ.

Работа домкрата:

• Подключите рукава внешнего насоса к домкрату через быстроразъемные соединения (БРС).
• Установите домкрат так, чтобы БРС было направлено вверх.
• С помощью насоса закачайте масло в поршневую полость домкрата. Остановите насос, когда шток домкрата полностью выдвинется.
• Переключите распределитель насоса в противоположное положение.
• С помощью насоса закачайте масло в штоковую полость домкрата. Остановите насос, когда шток домкрата полностью вернется, вытеснив в бак насоса воздух и гидравлическое масло.
• Если шток домкрата выдвигается и возвращается рывками, значит, в домкрате остался воздух. Повторите действия из трех предыдущих пунктов.
• Установите домкрат на ровную прочную поверхность. Домкрат готов к работе. Домкрат может работать в любом пространственном положении.
• Смазывайте шток домкрата и фасонные поверхности плавающей опоры машинным маслом или антифрикционной смазкой.
• Температура эксплуатации домкрата находится в диапазоне от -15 до +400С. Убедитесь, что насос, с которым используется домкрат, заправлен гидравлическим маслом подходящей вязкости.

• Модель    ДУ50-200ГФ
• Усилие, (тонн)    50
• Ход штока, B (мм)    200
• Мин. высота, А (мм)    374
• Макс. высота (мм)    574
• Диаметр цилиндра, (мм)    123
• Диаметр поршня, (мм)    95
• Диаметр штока, (мм)    70
• Площадь поршня, (см2)    70.8
• Давление, (бар) на 1 тонну усилия    13.84
• Рабочий объем масла, (л)    1.54
• Вес, (кг)    29
• Резьба на корпусе, R    M120x2
• Длина Резьбы на корпусе, C мм    175
• Диаметр установочных гаек, D/d (мм)     180 / 160
• Ширина установочных гаек, (мм)     40 / 23
