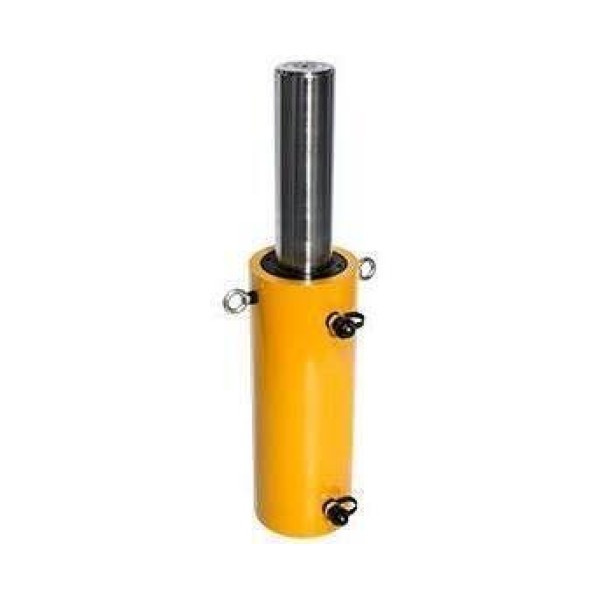

Инстан ДГ100-300Г 100 т 300 мм Грузовой домкрат с гидравлическим возвратом штока

Домкрат грузовой с гидравлическим возвратом штока ДГ100-300Г, грузоподъемность 100 т, ход штока 300 мм. Предназначен для подъема груза, для использования в качестве составной части прессового оборудования. В качестве привода используется ручной или электрический гидравлический насос двустороннего действия с рабочим давлением 700 бар.

Порядок работы с домкратами серии ДГ-Г:

1. Подключите рукава внешнего насоса к домкрату через быстроразъемные соединения (БРС).
2. Установите домкрат так, чтобы БРС было направлено вверх.
3. С помощью насоса закачайте масло в поршневую полость домкрата. Остановите насос, когда шток домкрата полностью выдвинется.
4. Переключите распределитель насоса в противоположное положение.
5. С помощью насоса закачайте масло в штоковую полость домкрата. Остановите насос, когда шток домкрата полностью вернется, вытеснив в бак насоса воздух и гидравлическое масло.
6. Если шток домкрата выдвигается и возвращается рывками, значит, в домкрате остался воздух. Повторите действия п.п. 3-5.
7. Установите домкрат на ровную прочную поверхность. Домкрат готов к работе. Домкрат может работать в любом пространственном положении.

!!! Будьте особенно внимательны при подъеме грузов с помощью домкратов 100т и более, т.к. из-за большего диаметра грузовой опоры штока, они в большей степени чувствительны к непараллельности опорных поверхностей и смещенной, относительно оси, нагрузке. И, в случае перекоса груза при подъеме или опускании, есть риск повреждения штока, поршня или гильзы домкрата. Для минимизации вероятности повреждения домкрата из-за непараллельности опорных поверхностей, рекомендуется использовать плавающую опору. Плавающая опора устанавливается на шток домкрата вместо стандартной грузовой опоры и компенсирует перекос в пределах 3-5 градусов. Смазывайте шток домкрата и фасонные поверхности плавающей опоры машинным маслом или антифрикционной смазкой.

• Модель    ДГ100-300Г

• Усилие (тонн)    100
• Ход штока (мм)    300
• Максимальное рабочее давление (бар)    700
• Минимальная высота, А (мм)    489
• Максимальная высота, В (мм)    789
• Диаметр цилиндра, D (мм)    175
• Диаметр поршня, Е (мм)    135
• Диаметр штока, F (мм)    90
• Гидравлическое давление (бар) на 1 тонну усилия при выдвижении штока    6,852
• Фактическое усилие при давлении 700бар, выдвижение / возврат (т)    102,2 / 56,8
• Рабочий объем масла (л)    4,3
• Вес (кг)    73
