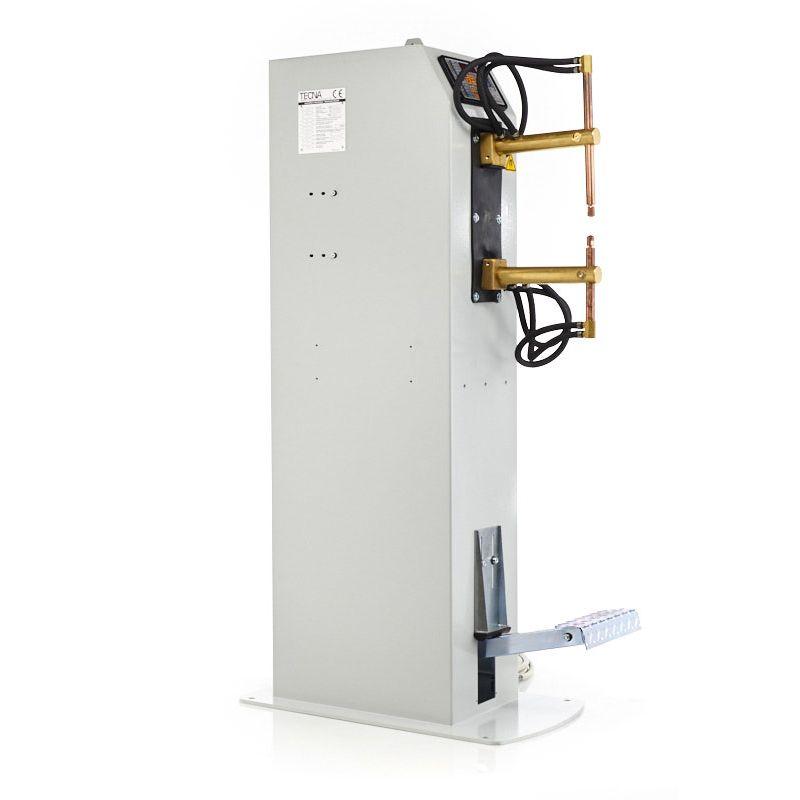

Машина для контактной сварки - TECNA 4642NE (старое название 4604N, 4642E)

Стационарная машина TECNA 4642NE/380 производства компании TECNA (Италия) предназначена для двухсторонней контактной точечной сварки.Стационарная машина TECNA 4642NE/380 имеет:

• электронный блок управления сварочными параметрами (ЧПУ);
• водяное охлаждение трансформатора, плеч, электродов;
• медно-хромовые электрододержатели, рассчитанные на длительный срок службы;
• регулируемый вылет плеч;
• механический привод сжатия;
• радиальное перемещение рабочего плеча.

В комплект поставки стационарной машины TECNA 4642NE/380 входит:

• плечи с вылетом до 700мм;
• комплект ключей.

По специальному заказу дополнительно для стационарной машины TECNA 4642NE/380 поставляется:

• нижнее плечо уменьшенного размера;
• нижнее плечо уменьшенного размера с фронтальной установкой электрода;
• нижнее плечо с регулируемым раствором;
• электроды;
• охладитель.

  Изделие	Единица измерения	4642NE
  Механический привод		x
  Пневматический привод
  Регулируемый вылет плеч		x
  Номинальная мощность при ПВ=50%	кВА	16
  Максимальная мощность при сварке	кВА	39
  Напряжение холостого хода вторичного контура	В	4
  Максимальный ток КЗ	кА	12
  Максимальный сварочный ток при сварке легких сплавов	кА
  Максимальный сварочный ток при сварке стали	кА	9,6
  Термоток при ПВ=100%	кА	3,5
  Питание	В* Гц*	400 50
  Предохранители замедленного действия 220-230-240В 380-400-415 В	А А	50 32
  Максимальное сечения кабеля при длине L=10 м L=30 м	мм2 мм2	6 10
  Класс изоляции	F	F
  Давление сжатого воздуха	бар**	-
  Расход на 1000 точек	Н/м3	-
  Минимальный вылет плеч	мм	380
  Максимальное усилие на электродах	даН	150
  Ход электродов	мм	10-60
  Максимальный вылет плеч	мм	700
  Максимальное усилие на электродах	даН	80
  Ход электродов	мм	15-105
  Ток КЗ при максимальном вылете плеч	кА	8,8
  Расход воды	л/мин	3
  Минимальное давление воды	бар**	2,5
  Уровень шума при работе	дБ(А)	<70
  Условия измерения
  рабочий ход	(мм)	20
  время сварки	(циклов)	26
  сварочный ток	(кА)	9
  скорость работы	точек/мин	10
  Масса нетто	кг	146
  Габариты в картонной упаковке	см	33x80x123
  Масса брутто	кг	151
  Диаметр плеч	мм	40
  Диаметр электрододержателей	мм	22
  Диаметр конуса электрода	мм	14,8
