Инстан TX-4 6081Нм Гайковерт гидравлический кассетный, привод, гайка до 80мм

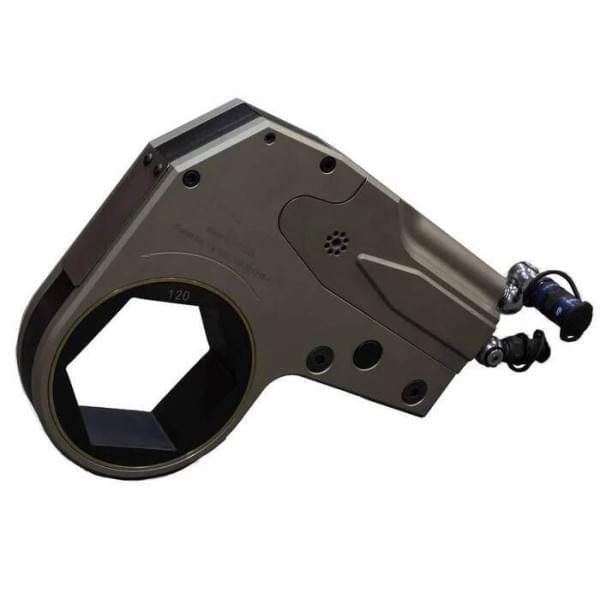

Гайковерт гидравлический кассетный TX-4 INSTAN (привод и кассета) Низкопрофильные гидравлические кассетные гайковерты используются при работе с фланцевыми соединениями, при работе в ограниченном пространстве или если шпилька значительно выступает над гайкой, когда нет возможности использовать торцевой гайковерт.
Гайковерту TX-4 INSTAN соответствует линейка сменных кассет TX-4RL INSTAN под гайки до 80мм.
Также имеются уменьшающие вставки для использования одной кассеты с несколькими размерами гаек.
Кассеты легко устанавливаются и снимаются без применения инструмента.
Гидроцилиндр гайковерта вставляется в кассету и фиксируется одним штифтом.
Гайковерты TX-4 INSTAN подходят для интенсивного использования в широком температурном диапазоне от -30 до +50 градусов. Цельсия.
Особенности: - За один полный ход поршня приводного гидроцилиндра храповое колесо поворачивается на 28°.
Это увеличивает скорость работы.
- Независимые шарнирные основания быстроразъемных соединений вращаются на 360 градусов в обоих плоскостях даже под нагрузкой, что облегчает установку гайковерта в ограниченном пространстве.
- Быстроразъемные соединения германской фирмы CEJN с рабочим давлением 1500бар оснащены специальным замком для предотвращения случайного разъединения.
- Для максимального облегчения гайковерта, корпус приводного гидроцилиндра и нижняя проставка кассеты изготовлены из высокопрочного алюминиевого сплава 7075-T6.
- Бронзовая направляющая втулка на штоке гидроцилиндра и хромированный поршень для уменьшения износа поршневой группы.
- Антифрикционные втулки храпового колеса увеличивают ресурс кассеты.
- Несущие боковые пластины кассеты изготовлены из высокопрочной низколегированной закаленной стали AISI 4340.
Также имеют никелевое покрытие для предотвращения коррозии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальный рабочий крутящий момент: Модель кассеты / значение, Нм (при давлении 689 бар) TX-4RL65 / 5391 TX-4RL80 / 6081 Максимальное давление 700 бар (70 МПа) Точность крутящего момента +/
- 3% Повторяемость 100% Конструкция гайковерта. Закрытая (без движущихся частей снаружи) Температура окружающей среды (град.Цельсия) -30..+50 Гарантийные обязательства 12 месяцев. Подключение к ДТД маслостанции. Быстроразъемные соединения. Угол поворота быстроразъемных соединений (град.) 360х360 Гидравлическое масло. Подбирается в зависимости от температуры окружающей среды и модели используемой маслостанции.
Рекомендуется использовать гидравлические масла с вязкостью ISO VG 46 Вес привода (кг) 2,71 Вес кассеты (кг) 2,42...3,43 Толщина кассеты W1 (мм) 42 Толщина привода W2 (мм) 47,5 Модель кассеты / R (мм) TX-4RL65 / 49,58 TX-4RL80 / 57,75 Модель кассеты / S (мм) TX-4RL65 / 65,6 TX-4RL80 / 80,58 Модель кассеты / L (мм) TX-4RL65 / 202,6 TX-4RL80 / 214,4 Модель кассеты / H1 (мм) TX-4RL65 / 170,3 TX-4RL80 / 189 Модель кассеты / H2 (мм) - Модель кассеты / T (мм) TX-4RL65 / 16,78 TX-4RL80 / 17,46 Модель кассеты / A (мм) TX-4RL65 / 11,36 TX-4RL80 / 10,95 Схема сборки приводного цилиндра кассетного гайковерта 1.
Корпус приводного гидроцилиндра 2.
Поршень 3.
Шарик клапана 4.
Пружина клапана 5.
Винт клапана 6.
Опорные антифрикционные вкладыши 7.
Поршневая крышка 8.
Шток 9.
Штифт 14.
Ось вкладышей 16.
Уплотнение поршневой крышки 17.
Уплотнение штока 19.
Уплотнение поршня 20.
Антифрикционная направляющая штоковая втулка 22.
Шарнирные основания БРС 23.
Быстроразъемные соединения (БРС) Схема сборки кассеты гайковерта 1.
Правая несущая пластина 2.
Левая несущая пластина 3.
Приводной диск 4.
Приводная ось 5.
Пружина приводной оси 6.
Храповое колесо 7.
Толкатель храпового колеса 8.
Верхняя проставка 10.
Нижняя проставка 11.
Ось нижней проставки 12.
Антифрикционная втулка храпового механизма 13.
Защитный кожух 14.
Пружина храпового механизма 15.
Верхний крепежный винт 16.
Нижний крепежный винт 17.
Винт кожуха 18.
Малая приводная ось. Для работы с гайковертом рекомендуется использовать специальные автоматические или полуавтоматические маслостанции, например, МГС 700-1.0П-Э-2ГГ-А, МГС 700-1.1П-Э-2ГГ или. МГС 700-0.8П-Э-2ГГ.
Обычно, для подключения гайковерта к маслостанции используются сдвоенные рукава высокого давления.
Это облегчает работу с гайковертом.
Крутящий момент настраивается путем изменения максимального давления создаваемого маслостанцией (с использованием таблицы соответствия крутящего момента давлению масла).
Для увеличения давления - закручивайте винт предохранительного клапана на распределителе насосной станции.
Для уменьшения давления - выкручивайте винт предохранительного клапана.
Давления контролируется визуально, по манометру насосной станции.
Гидравлический гайковерт поставляется в прочном кейсе для транспортировки и хранения. Зависимость крутящего момента от давления.
Гайковерт TX-4 Давление ( бар ) Крутящий момент (Н·м) Кассета TX-4RL65 Кассета TX-4RL80 69 539 608 83 647 730 97 755 851 110 863 973 124 970 1095 138 1078 1216 152 1186 1338 165 1294 1459 179 1402 1581 193 1509 1703 207 1617 1824 221 1725 1946 234 1833 2067 248 1941 2189 262 2048 2311 276 2156 2432 290 2264 2554 303 2372 2676 317 2480 2797 331 2588 2919 345 2695 3040 359 2803 3162 372 2911 3284 386 3019 3405 400 3127 3527 414 3234 3649 427 3342 3770 441 3450 3892 455 3558 4013 469 3666 4135 483 3774 4257 496 3881 4378 510 3989 4500 524 4097 4621 538 4205 4743 552 4313 4865 565 4420 4986 579 4528 5108 593 4636 5230 607 4744 5351 621 4852 5473 634 4959 5594 648 5067 5716 662 5175 5838 676 5283 5959 689 5391 6081 Таблица зависимости крутящего момента от давления.
*Допускается отклонение крутящего момента +/-3% от табличных значений.
