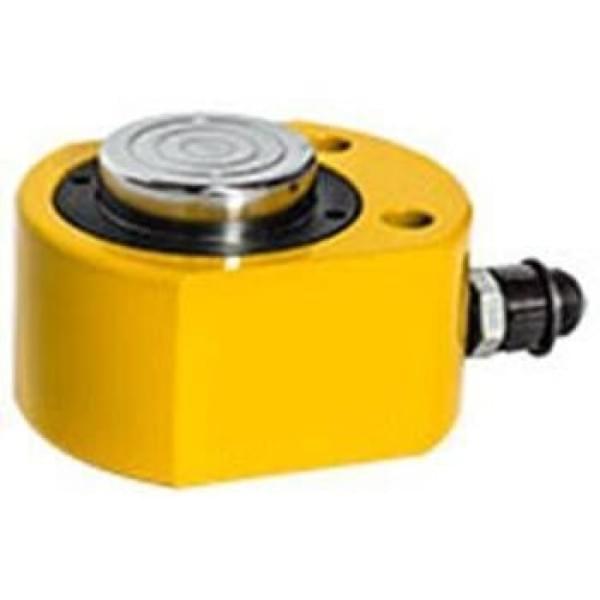

Инстан ДН10-10П Домкрат низкий с пружинным возвратом штока 10 т.

Домкрат низкий ДН10-10П с пружинным возвратом предназначен для подъема груза, для выполнения монтажных работ в местах с ограниченным пространством, для использования в качестве составной части прессового оборудования. В качестве привода используется ручной, ножной или электрический гидравлический насос одностороннего действия.
Домкрат ДН может работать в любом пространственном положении.

Подготовка к работе и работа с домкратом ДН
1. Подключите рукав внешнего насоса к домкрату ДН через быстроразъемное соединение (БРС).
2. Поставьте домкрат на ровную горизонтальную поверхность.
3. С помощью насоса закачайте масло в гидроцилиндр. Остановите насос, когда шток домкрата полностью выдвинется (для определения крайнего положения, на штоке домкрата имеется круговая линия).
4. Установите домкрат так, чтобы БРС было направлено вверх.
5. Откройте перепускной винт или переключите распределитель насоса в положение "слив".
6. Поршень домкрата с помощью пружины вернется в исходное положение вытеснив в бак насоса воздух и гидравлическое масло.
7. Если шток домкрата выдвигается и возвращается рывками, значит в домкрате остался воздух. Повторите действия п. 3-5.
8. Домкрат готов к работе.

ПАСПОРТ ДОМКРАТА

• Грузоподъемность 10 тонн
• Величина выдвижения штока 10 мм
• Минимальная высота, А 48 мм
• Максимальная высота, В 58 мм
• Длина цилиндра, D 83 мм
• Ширина цилиндра, L 60 мм
• Диаметр поршня, Е 45 мм
• Диаметр штока, F 38 мм
• Рабочий объем масла 0.016 л
• Резьба отверстия в гидроцилиндре для подсоединения БРС NPT 3/8"
• Рабочее давление 700 бар (70 МПа)
• Вес 1.6 кг
