Инстан МГС 250-50.0-Р-2-300л 380В Маслостанция 50 л/мин с ручным трехпозиционным распределителем,

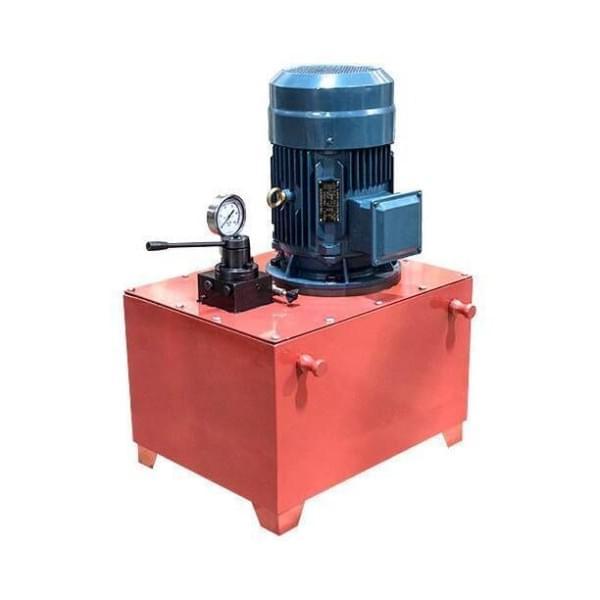

Гидравлическая насосная станция с электроприводом Инстан МГС 250-50.0-Р-2-300л 380В является профессиональным оборудованием, предназначенным для совместной работы с гидравлическим инструментом двустороннего или одностороннего действия с соответствующими параметрами.
Маслостанция состоит из масляного бака, на крышке которого установлены гидравлический распределитель и приводной электродвигатель.
Масляный бак выполнен в виде сварной герметичной емкости.
В задней части крышки имеется отверстие для заливки масла закрытое пробкой.
На задней стенке бака расположено смотровое окошко для контроля уровня масла, а в нижней задней части сливное отверстие закрытое пробкой.
Внутри бака размещен плунжерный насос высокого давления с всасывающим фильтром.
У маслостанций с расходом 50л/мин и 100л/мин плунжерный насос расположен над крышкой бака.
Гидравлический блок управления предназначен для распределения гидравлических потоков и снабжен манометром для определения гидравлического давления в системе.
С лицевой стороны блока управления имеется два резьбовых отверстия, в которые устанавливаются быстроразъемные соединения (опционально) для подсоединения двух рукавов высокого давления (опционально).
Сбоку блока управления имеется регулировочный винт для настройки предельного уровня давления.
В состоянии поставки давление настроено примерно на 250бар.
Характеристики маслостанции Инстан МГС 250-50.0-Р-2-300л 380В Мощность приводного двигателя, кВт 22 Номинальное давление, бар (МПа) 250 (25) Предел измерения манометра, бар (МПа) 600 (60) Объем масляного бака, л 300 Производительность, л/мин (при давлении от 0 до 250бар) 50.0 Настройка максимального давления от 30 до 250 бар. Регулировка расхода есть. Насосный блок аксиальный восьмиплунжерный, макс.раб.
давление 315 бар. Распределитель ручной трехпозиционный четырехлинейный. Удержание давления есть. Схема подключения электродвигателя треугольник, звезда. Количество рукавов высокого давления в комплекте - Резьба на плите распределителя для присоединения рукавов М27х2 Питание, В 380 Вес (без масла, без упаковки), кг 271 Вес (без масла, в упаковке), кг 360 Габаритные размеры (L×B×H), мм 1300х950х1050
ВНИМАНИЕ!
Если ваш гидроцилиндр рассчитан на давление менее 700 бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.
Для этого: 1) Подсоедините РВД к распределителю, используя. БРС; 2) Поверните рукоятку распределителя в крайнее положение; 3) Включите маслостанцию и прокачайте масло через ДТД в течение 20-40 секунд, опустив конец ДТД в отверстие для заливки масла; 4) Выключите маслостанцию и отсоедините ДТД от распределителя, используя. БРС; 5) Включите маслостанцию.
Давление начнет увеличиваться.
Когда стрелка на манометре остановится (в интервале 600..700 бар) - выключите маслостанцию; 6) Ослабьте контргайку винта.
Для уменьшения давления - выкручивайте винт, контролируя давление по манометру, до тех пор, пока давление не опустится до требуемой величины; 7) Для увеличения давления - закручивайте винт.
ВНИМАНИЕ!
При увеличении давления будьте особенно осторожны.
Маслостанция не рассчитана на давление более 700 бар.
Превышение этого давления может быть причиной поломки маслостанции.
