Инстан МГС 700-0,8П-Р-2 Двухпоточная маслостанция с педалью и ручным распределителем 220В

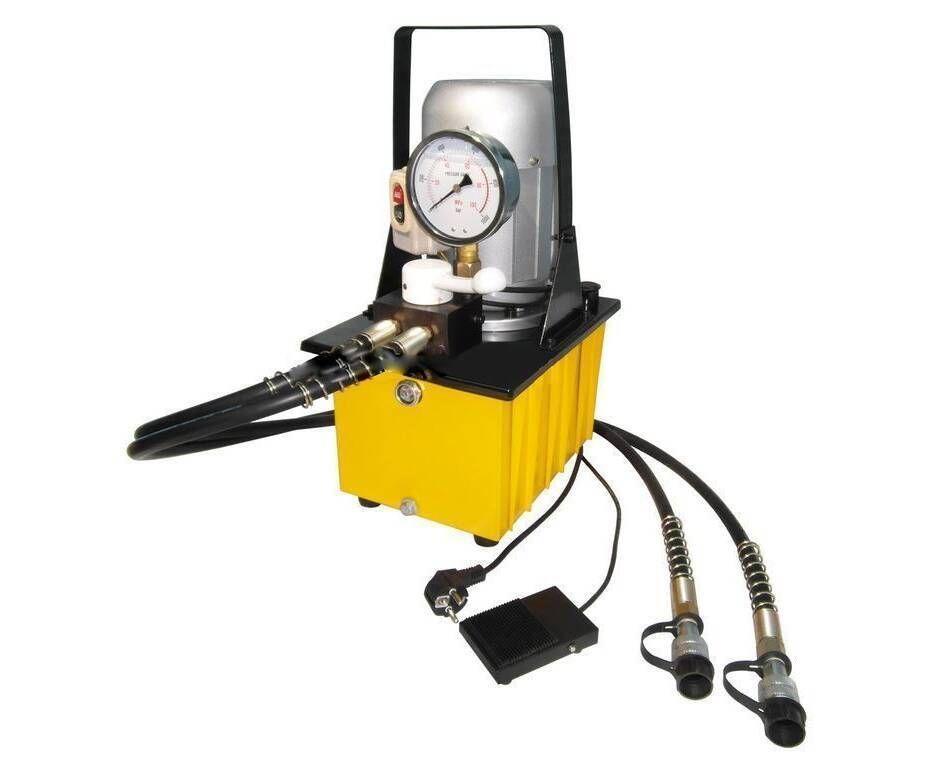

Двухпоточная Маслостанция МГС 700-0.8П-Р-2 с педалью и ручным распределителем 0.8 л/мин, 700 бар, 220В, 750 Вт. Двухпоточная Маслостанция МГС 700-0.8П-Р-2 с педалью используется в качестве переносного источника гидравлической энергии для прессов, домкратов, шинодыров , опрессовщиков кабелей, перфораторов и силовых гидроцилиндров двустороннего действия с гидравлическим возвратом штока.
Маслостанция МГС 700-0.8П-Р-2 оснащена ручным распределителем с подключенными к нему рукавами высокого давления, заполненным глицерином манометром со шкалой до 1000 бар.
Маслостанция работает на всесезонном гидравлическом масле "ВМГЗ".
Управление маслостанцией осуществляется с помощью односторонней педали.
Направление гидравлических потоков переключается ручным распределителем .
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Маслостанция оснащена двухступенчатым шестиплунжерным аксиальным насосом: - 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу; - 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное давление 700 бар (70 МПа) Производительность при давлении 700 бар 0.8 л/мин. Производительность на холостом ходу ( до 20 бар ) 3.2 л/мин. Объем масляного бака 8 л. Мощность приводного двигателя 750 Вт. Напряжение питания двигателя 220В Масса (без масла) 26 кг. Габаритные размеры (BхHхL), мм 400х490х250 Рабочая жидкость - масло всесезонное гидравлическое отфильтрованное марки "ВМГЗ" или аналоги 3.
УСТРОЙСТВО МАСЛОСТАНЦИИ

Гидравлическая насосная станция состоит из масляного бака 1, на крышке которого установлены гидравлический блок управления 2 и приводной электродвигатель 3 с пультом управления 4 .
Пульт управления имеет кнопки "Включено"(ON) и "Выключено" (OFF).
От пульта управления отходят два кабеля.
Кабель 5 предназначен для подключения станции к сети электропитания напряжением 220 или 380 В с соответствующими электроразъемами 6, а кабель 7 имеет переносную педаль 8 (опционально) для управления гидростанцией на расстоянии.
Масляный бак 1 выполнен в виде сварной герметичной емкости.
В верхней части бака 1 на крышке имеется отверстие для заливки масла закрытое пробкой 9.
На боковой стенке бака расположено смотровое окошко 10 для контроля уровня масла, а в нижней части сливное отверстие закрытое пробкой 11.
Внутри бака размещен насос высокого давления с фильтром.
Гидравлический блок управления 2 предназначен для распределения гидравлических потоков и снабжен манометром 12 для определения гидравлического давления в системе.
С лицевой стороны блока управления имеется два резьбовых отверстия для подсоединения двух рукавов высокого давления 13.
Для настройки предельного уровня рабочего давления с лицевой стороны блока управления имеется регулировочный винт 14 (с внутренним шестигранником) с фиксирующим контрвинтом (или контргайкой).
В состоянии поставки давление настроено на 60-70 МПа.
Для уменьшения давления: 1) ослабьте контргайку; 2) вращайте регулировочный винт против часовой стрелки.
Блок управления имеет рукоятку 15 для переключения гидравлических потоков.
Рукоятка имеет три положения: - крайнее правое, - крайнее левое, - среднее.
В крайних положениях рукоятки 15 масло под давлением подается в одну из рабочих полостей гидроцилиндра двустороннего действия, при этом вторая полость работает на слив.
В среднем положении рукоятки 15 две полости гидроцилиндра соединены со сливом.
ПОДГОТОВКА К РАБОТЕ

Проверьте уровень масла в баке.
Уровень масла должен находиться немного выше средней линии окошка 10.
Если уровень масла ниже нормы – долейте масло через отверстие закрытое пробкой 9.
При работе станции пробка 9 заливного отверстия должна быть приоткрыта для поступления воздуха (за исключением пробок с сетчатым фильтром).
ВНИМАНИЕ!
Рабочий диапазон температур для эксплуатации станции должен быть +5...+45 град.
Подсоедините гидростанцию к рабочему инструменту через рукава высокого давления.
Подключите кабель 5 с электрическим разъемом 6 в сеть электропитания с соблюдением ПУЭ и ПТБ.
РАБОТА АППАРАТА

Подайте электропитание на насосную станцию, нажав на кнопку "ON" пульта управления 4.
Переключите рукоятку 15 в одно из двух рабочих положений.
Нажмите на педаль 8.
Двигатель 3 насосной станции начинает работать.
Масло под давлением поступает в рабочий инструмент (шток выдвигается).
ВНИМАНИЕ!
При первом пуске необходимо один, два раза провести процедуру холостого хода.
Отпустите педаль 8.
Двигатель 3 выключается, масло не поступает в полость высокого давления инструмента (шток останавливается).
После выполнения работ переключите рукоятку 15 в среднее положение "Слив".
Масло из полости высокого давления инструмента сливается в бак 1 под действием возвратной пружины штока гидроцилиндра, если гидроцилиндр одностороннего действия.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 6.1.
В процессе эксплуатации маслостанции может потребоваться произвести очистку масляного сепаратора и маслобака.
Своевременная замена гидравлического масла продлевает срок службы маслостанции и снижает вероятность засорения масляного фильтра и клапанов.
Следует использовать индустриальное масло "ВМГЗ" или аналоги.
При использовании более вязкого (густого) гидравлического масла производительность маслостанции снижается, шток гидроцилиндра будет медленнее выдвигаться и возвращаться.
При интенсивной эксплуатации ориентировочный интервал смены масла - 3 месяца.
ТЕХНИКА БЕЗОПАСНОСТИ

Внимательно изучите настоящее руководство по эксплуатации и следуйте ему при работе и обслуживании.
Храните данное руководство по эксплуатации в доступном месте.
При подключении станции в сеть электропитания удостоверьтесь, что сеть электропитания имеет. ЗАЗЕМЛЕНИЕ.
Отсоедините гидростанцию от сети электропитания после использования, а так же: - перед перемещением гидростанции с одного места на другое; - перед выполнением любых ремонтных работ на станции или инструменте; - перед проверкой или заменой деталей.
Запрещается перемещать инструмент и станцию за электрокабель или рукав высокого давления.
Запрещается отсоединять гидростанцию от сети электропитания за электрокабель.
Запрещается пользоваться гидростанцией необученному персоналу.
Запрещается использовать гидростанцию, если повреждены: - элекрокабель; - рукав высокого давления; - другие детали.
Запрещается пользоваться неспециализированным удлинителем.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
8.1.
Поставщик гарантирует надежную работу станции в течение 12 месяцев со дня ее продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем. РЭ.
Претензии принимаются только при наличии настоящего руководства по эксплуатации с отметкой о дате продажи и штампом организации-продавца.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
не распространяются на станции с механическими повреждениями, вызванными неправильной эксплуатацией, при наличии следов самостоятельных ремонтных работ, при наличии в баке масла отличного от рекомендуемого.
Осуществляем гарантийное обслуживание и ремонт переносных маслостанций - масляных гидростанций. МГС .
Маслостанции. МГС .
ВНИМАНИЕ!
Если ваш гидроцилиндр рассчитан на давление менее 700 бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.
Для этого: 1) Подсоедините РВД к распределителю, используя. БРС; 2) Поверните рукоятку распределителя в крайнее положение; 3) Включите маслостанцию и прокачайте масло через ДТД в течение 20-40 секунд, опустив конец ДТД в отверстие для заливки масла; 4) Выключите маслостанцию и отсоедините ДТД от распределителя, используя. БРС; 5) Включите маслостанцию.
Давление начнет увеличиваться.
Когда стрелка на манометре остановится (в интервале 600..700 бар) - выключите маслостанцию; 6) Ослабьте контргайку винта.
Для уменьшения давления - выкручивайте винт, контролируя давление по манометру, до тех пор, пока давление не опустится до требуемой величины; 7) Для увеличения давления - закручивайте винт.
ВНИМАНИЕ!
При увеличении давления будьте особенно осторожны.
Маслостанция не рассчитана на давление более 700 бар.
Превышение этого давления может быть причиной поломки маслостанции.
