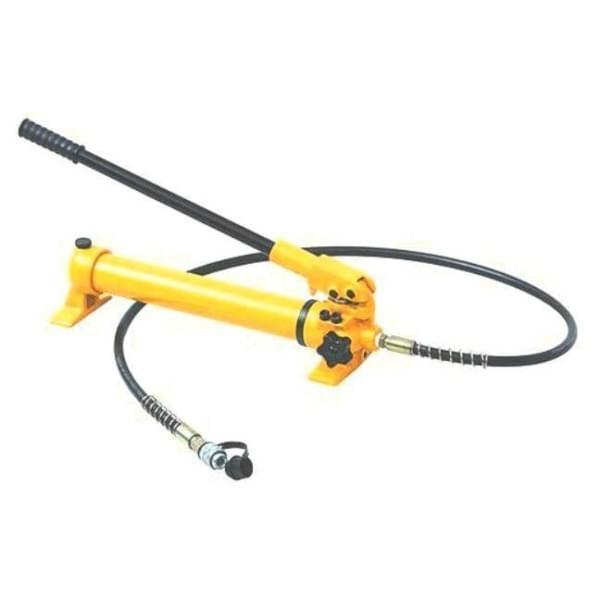

ИНСТАН НРГ 700-3.0-1 Насос ручной гидравлический двухступенчатый (700 бар, 3.0 л, РВД 1.8 м)

Насос. НРГ 700-3.0-1 – приспособление для запуска силового цилиндра гидравлического домкрата, трубогиба, шиногиба или иного аналогичного оборудования.
Аппарат создает давление до 700 бар.
Подача – двухскоростная.
При выдвижении штока без нажима производительность увеличивается.
В корпус модели встроен масляный бак на 3 литра.
Для увеличения продолжительности безремонтной эксплуатации рекомендованы масла: ВГМЗ, И-12А, И-20А и схожие по составу жидкоси.
ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАСОСА ИНСТАН НРГ 700-3.0-1 Макс.
давление, МПа (бар) 1я ступень - 2 (20), 2я ступень - 70 (700) Рабочий объем/полный объем масла, л 2,9 / 3,3 Производительность, см3 / двойной ход 1я ступень - 13, 2я ступень - 2,3 Вес 17 кг. Габариты в упаковке, мм 820х200х200 Длина рукава, м 1,8 ПОДГОТОВКА,
РАБОТА
НАСОСА НРГ 700-3.0-1 Перед началом работы необходимо проверить насос и используемый насос на отсутствие повреждений и подтеков.
В процессе работы контролируйте давление в системе с помощью манометра.
Не превышайте давление 700 бар (70МПа).
Подключить насос к гидравлическому инструменту с помощью быстроразъемных соединений (БРС).
Приоткрыть пробку заливного отверстия, расположенную в задней части насоса (для прохождения воздуха).
При необходимости выкрутите пробку и долейте в бак масло.
Повернуть рукоятку распределителя в одно из крайних положений.
Рукояткой насоса, произведите нагнетание масла из бака насоса в рабочий цилиндр гидроинструмента.
При этом шток гидравлического инструмента выдвинется.
Если на рукоятке насоса появилось сопротивление, но выдвижения штока не происходит, поверните рукоятку распределителя в противоположное крайнее положение и повторите действия.
Продолжайте качать рукоятку насоса, пока шток гидроцилиндра полностью не выдвинется.
После полного выдвижения штока гидроцилиндра остановите подачу масла.
Переключите рукоятку распределителя насоса в противоположное положение.
Если к насосу подключен гидроцилиндр с пружинным возвратом, то шток вернется в исходное состояние под действием пружины.
Если к насосу подключен гидроцилиндр с гидравлическим возвратом, то потребуется закачать масло в штоковую полость домкрата.
При этом масло из поршневой полости домкрата будет вытесняться в бак насоса 7.
По окончании работы отключите рукава насоса от гидроцилиндра и плотно закройте пробку заливного отверстия на масляном баке насоса.
МЕРЫ ПРЕДОСТОРОЖНОСТИ Перед работой необходимо испытать насос.
Если насос неисправен, прекратите работу.
Не разбирайте насос и не отсоединяйте. БРС, если система находится под давлением.
Используемое масло - И-12А, И-20А, ВМГЗ или аналоги.
Не допускается попадание пыли, грязи и влаги внутрь бака насоса.
Необходимо следить за уровнем масла в баке, за чистотой масла, своевре¬менно заменять загрязненное или отработанное масло.
После окончания работы следует очистить насос от пыли, грязи, масла.
