Инстан РФГ-10-6-80 Разгонщик фланцев гидравлический (со встроенным насосом)

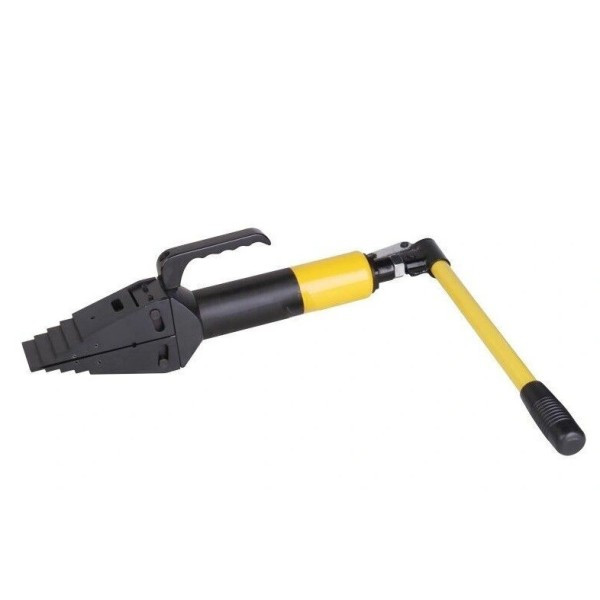

Разгонщик фланцев гидравлический РФГ-10-6-80 предназначен для разгонки фланцевых соединений трубопроводов при замене уплотнительных прокладок, установки заглушек на магистральных нефтепроводах и газопроводах.

Разгонщик работает в любом пространственном положении. Возврат штока - пружинный.

Ступенчатые клинья разгонщика перемещаются параллельно без трения по разжимаемым плоскостям и не соскальзывают с фланцев, полностью исключена возможность искрообразования. Разгонщик фланцев служит для увеличения зазора при разгонке на каждом этапе, получая, при этом легкий доступ к внутреннему пространству фланцевого соединения, оборудованый небольшим количеством подвижных деталей и не имеющих элементов, предстовляющих опастность зажатия пальцев.

• Усилие разгонки: 10 т
• Минимальный зазор между фланцами: 6 мм
• Максимальная величина разгонки: 80 мм
• Максимальная величина разгонки за один установ: 25 мм
• Габаритные размеры (ДхШхВ): 550х110х180 мм
• Марки гидравлического масла: И-12А, И-8А, ВМГЗ
• Вес: 11,9 кг.

Разжиматель состоит из корпуса с гидравлическим цилиндром и рабочим поршнем, встроенного гидравлического насоса, двух раздвижных ступенчатых клиньев, двух сменных ступенчатых накладок, устанавливаемых в зависимости от требуемой величины разгона, ступенчатой опоры и съемной рукоятки для встроенного насоса.

Давление в рабочий цилиндр нагнетается встроенным насосом, а сброс давления в цилиндре осуществляется перепускным винтом. Рабочий поршень гидроцилиндра с подвижными клиньями в исходное положение возвращается пружиной.

1. Открыв винт сброса давления, свести клинья разгонщика до положения минимального зазора.

2. Закрыть плотно винт сброса давления на корпусе насоса.

3. Проверить работу разжимателя на холостом ходу. Для этого насосом создать давление в рабочем цилиндре, рабочий поршень придёт в движение и разожмёт клинья разжимателя. Затем сбросить давление в рабочем цилиндре, открыв перепускной винт.

4. Закрыть плотно винт сброса давления.

5. Установить разжиматель между фланцами трубопровода и, придерживая его, зафиксировать подачей масла в рабочий цилиндр. Затем, нагнетая давление, произвести разгонку фланцев на нужную величину (максимальная величина разгонки фланцев за один установ составляет 25 мм).

6. Установить ступенчатую опору между фланцами, сбросить давление в разгонщике.
