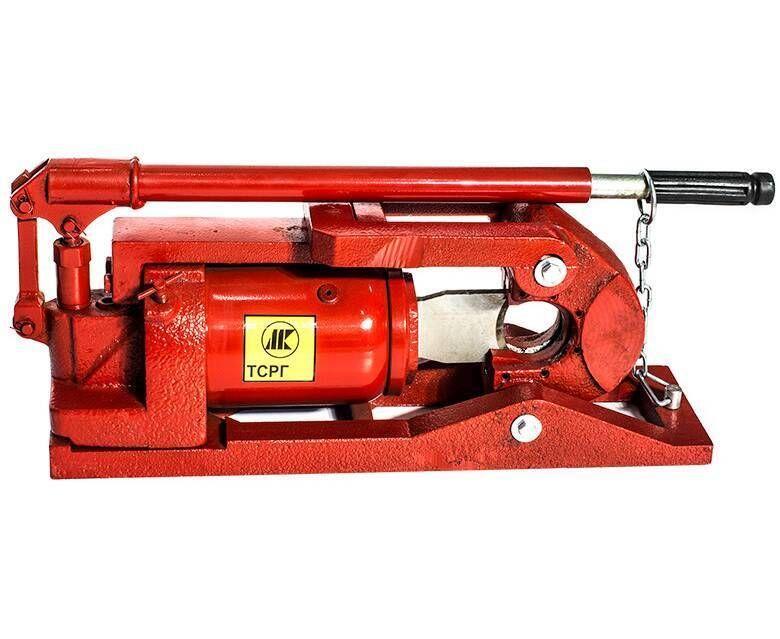

ИНСТАН ТСРГ-30 Тросорез гидравлический со встроенным насосом (для резки стального троса диаметром до 30 мм)
Описание
Характеристики
Информация для заказа
Тросорез ручной гидравлический. ТСРГ-30 предназначен для резки стальных тросов, медных и алюминиевых кабелей.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
На литом основании 1 закреплены: гидроцилиндр со встроенным ручным насосом 2, откидная скоба 9 с установленными неподвижными ножами.
В рабочем положении скоба 9 фиксируется с помощью замка 6, который надевается на верхнюю силовую раму 4.
Плунжерным насосом с помощью телескопической рукоятки 5, масло из масляного бака, закрытого пробкой 10, закачивается в рабочую полость гидроцилиндра.
Шток, с установленным на нем подвижным ножом 7, выдвигается и производит рез троса.
При повороте винта 3 против часовой стрелки, открывается клапан сброса давления, и шток гидроцилиндра возвращается в исходное положение с помощью встроенной пружины.
Характеристики тросореза ИНСТАН ТСРГ-30 Максимальный диаметр разрезаемого стального троса 30 мм. Максимальное усилие 14 тонн. Ход штока 35 мм. Толщина подвижного лезвия 5 мм. Количество качков на полное выдвижение штока 80 Диапазон рабочих температур -10...+45 °С Вес без упаковки 14.8 кг. Вес в упаковке 16.2 кг. Размеры упаковки (фанерный ящик), LxBxH 415х140х215 мм
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ:
На литом основании 1 закреплены: гидроцилиндр со встроенным ручным насосом 2, откидная скоба 9 с установленными неподвижными ножами.
В рабочем положении скоба 9 фиксируется с помощью замка 6, который надевается на верхнюю силовую раму 4.
Плунжерным насосом с помощью телескопической рукоятки 5, масло из масляного бака, закрытого пробкой 10, закачивается в рабочую полость гидроцилиндра.
Шток, с установленным на нем подвижным ножом 7, выдвигается и производит рез троса.
При повороте винта 3 против часовой стрелки, открывается клапан сброса давления, и шток гидроцилиндра возвращается в исходное положение с помощью встроенной пружины.
Характеристики тросореза ИНСТАН ТСРГ-30 Максимальный диаметр разрезаемого стального троса 30 мм. Максимальное усилие 14 тонн. Ход штока 35 мм. Толщина подвижного лезвия 5 мм. Количество качков на полное выдвижение штока 80 Диапазон рабочих температур -10...+45 °С Вес без упаковки 14.8 кг. Вес в упаковке 16.2 кг. Размеры упаковки (фанерный ящик), LxBxH 415х140х215 мм
Пользовательские характеристики | |
---|---|
Максимальный диаметр | 30 мм |
- Цена: 112 320 ₸
